高精度數控打圈機控制面板使用說明怎么設置打圈機--信連成
人氣： 作者：信連成 發布時間：2017/10/24 10:31:36
歡迎貴公司選取用信連城五金機械設備生產的智能打圈機，我廠生產的打圈機是一種高速高精度節能型的智能打圈機，控制器控制可靠穩定，故障少，為了更好的發揮本設備的功能，警請仔細閱讀本說明書，同時也請妥善保存好本說明書，以便日后使用參考。

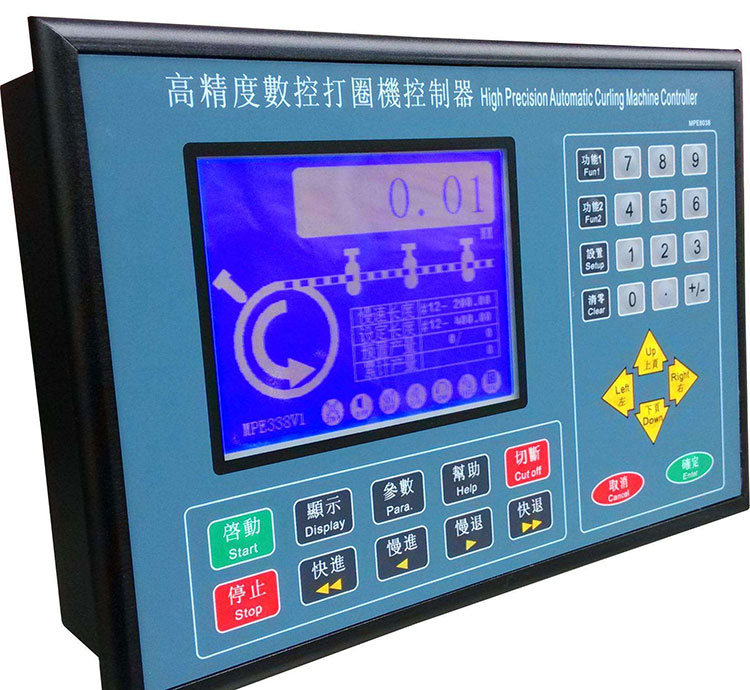

打圈機控制面板布局和鍵說明
自動運行打圈時可觀察進料長度窗了解精度情況調節進料速度的參考； 特別可用于調整第二段慢速進料速度的參考，使其達到速度和精度的要求衡。在非設置狀態時按一下[CE]鍵清零實時進料長度數碼顯示窗；
(2).長度參數顯示窗的參數顯示類別指示燈；
總長度燈點亮：表示長度參數顯示窗顯示或設置的是進料的總長度，設置時，總長度一定要大于慢進量，否則將無法正常進料 打圈，顯示單位：mm；慢進量燈點亮：表示長度參數顯示窗顯示或設置的是第二段慢速度的進料長度，一般設置值在28-60mm之間，顯示單位：mm；基準數燈點亮：表示長度參數顯示窗顯示或設置的是編碼器的基準數，它的值與編碼器和長度采樣壓輪的直徑有關，出廠前已調校準確，請不要修改此參數，否則實時進料長度數碼顯示窗的顯示值與實際進料值將不準確；
(3).總長度/慢進量/基準數數碼顯示窗（簡稱長度參數顯示窗）；
(4).總長度/慢進量/基準數參數設置和左/右移動按鍵； 要設置總長度/慢進量/基準數，按一下長度參數顯示窗下面的[設置]鍵，顯示的數值閃動，輸入數字鍵，再按一下[設置]鍵，另一參數的指示燈點亮，同時顯示的參數閃動，輸入數字鍵修改，若此時左/右移動鍵， 可修改個別位的值；閃動的數是正在修改的參數；
(5).預置計數/剪切時間/延時送料參數設置和左/右移動按鍵，與(4)項相似；
(6).電源指示燈（運行和選擇功能操作圈內的指示燈）；
(7).電源開關鍵（運行和選擇功能操作按鍵區）；請看下面說明。
(8).[CE]鍵，在參數設置狀態時，點動按[CE]鍵，則把設置狀態的參數 清零；在非參數設置狀態時，點動按[CE]鍵，則把進料長度清零；
(9).參數設置數值鍵區（參數數值輸入鍵盤區）；
(10).[取消]鍵，按一下[取消]鍵放棄修改后的參數并退出參數修改狀態；
(11).[保存]鍵，修改參數后按一下此鍵保存修改的參數才有效，并退參數修改狀態；
(12).[清零]鍵，按一下[清零]鍵把計數窗的計數清零。
(13).預置計數/剪切時間/延時送料時間數碼顯示（簡稱預置剪切參數顯示窗）；
(14).預置前切參數顯示窗的參數顯示類別指示燈； 預置計數燈點亮：表示預置剪切參數顯示窗顯示或設置的是預置計數， 當預置計數值設為零時，設備作自由打圈，當預置數設定不為零時，計數到設定值后設備停止打圈； 剪切時間燈點亮：表示預置切刀/回刀時間窗顯示，設置時間分二段， 為切刀和回刀時間，一般設定為0.1-0.5S間；延時送料燈點亮：表示預置剪切參數顯示窗顯示或設置有二段時間數，
(a).第一段：設置剪切完成后再開始進料的停頓時間，一般設定>=剪切時間，單位為：S；自動運行狀態有效。
(b).第二段：設置送料到后的停頓延時時間，一般設置為0.25比較合適，單位為：S；自動運行狀態有效。
(15).打圈計數顯示窗； 按一下[清零]鍵打圈計數清零； 運行和選擇功能操作按鍵區按鍵說明：
A. [電源開關]鍵：
電源指示燈閃爍：接通電源時，設備響"Bi,Bi"，表示設備已上電，并處于關機狀態，或開機狀態時按一下"電源開關"鍵，設備變?yōu)殛P(guān)機狀態；電源指示燈點亮：再按一次[電源開關]鍵，設備響"Bi,Bi"，四個數碼顯 示窗顯示數字，表示設備處于開機狀態。
B.[運行選擇]鍵：
按[運行選擇]鍵可循環選擇手動/測試/自動功能，選中的功能相應指示燈點亮。手動指示燈點亮：表示選擇的是手動功能，此狀態下按下手動剪切進行 切刀動作，若按下[啟動]鍵，則運行快慢進退料動作。 測試指示燈點亮：按下[啟動]鍵后，只打一圈動作后即停止運行。
B.[運行選擇]鍵：
按[運行選擇]鍵可循環選擇手動/測試/自動功能，選中的功能相應指示燈點亮。手動指示燈點亮：表示選擇的是手動功能，此狀態下連續按下[手動剪切]鍵進行切刀動作，若按下[啟動]鍵，則運行快慢進退料
動作。測試指示燈點亮：表示選擇的是測試功能，此狀態下手動功能無效，按下 [啟動]鍵后，設備只打一圈動作后即停止運行。自動指示燈點亮：表示選擇的是自動功能，此狀態下手動功能無效，按一下[啟動]鍵，設備開始自動打圈并計數，當計數到預設 值時停止打圈，若預設值設為零，則一直打圈到按[停止]
鍵才停止打圈； 特別提示：當在自動狀態運行打圈時，要停止打圈，可 按一下[運行選擇]鍵，則設備打完一圈后停機。要立即停止打圈，則可按下[停止]鍵，要停止主電機，可按[電源開關]鍵。
C.[手動運行選擇]鍵：
可選擇向前和向后的進料方向，此功能需配合手動快慢選擇，在手動狀態下才有效，連續按下[啟動]鍵才執行。
D.[手動快慢選擇]鍵：
可選擇快和慢送料速度，此功能需配合手動前后選擇，在手動狀態下才有效，連續按下[啟動]鍵才執行。
E.[手動剪切]鍵：
在手動狀態下才有效，連續按下[手動剪切]鍵切刀進行剪切運行。
F.[啟動]鍵：
在手動狀態下（手動燈亮）, 按[啟動]鍵，進行手動進料；在測試狀態下（測試燈亮），按一下[啟動]鍵，打一個圈后停機；在自動狀態下 (自動燈亮)，按一下[啟動]鍵，啟動自動打圈,若已計數到預設值，則只打圈一個后停機。
G.[停止]鍵：按下[停止]鍵，停止打圈。
